煤炭干選機

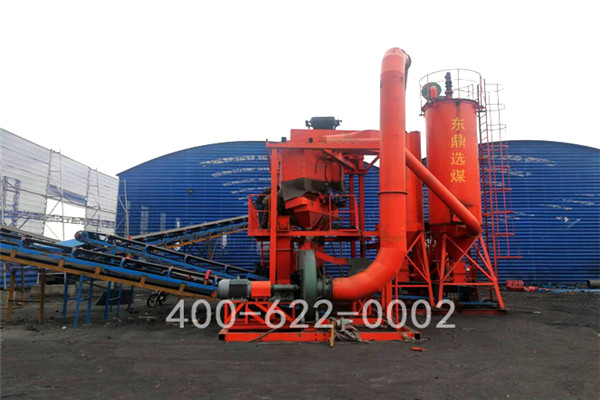

東鼎煤炭干選機結構組成

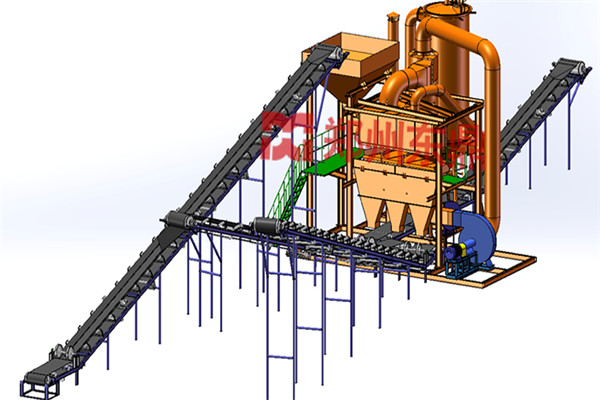

煤炭干選機設備包括給料、分選、供風、除塵、電氣控制以及產品輸送幾個部分。干法分選機由分選床、振動器、風室、機架和吊掛裝置等組成。分選床由床面、背板、格條、排料擋板組成。床面下有可控制風量的風室，由離心通風機供風，氣流通過床面上的風孔作用于分選物料。由吊掛裝置將分選床、振動器懸掛在機架上，可任意調節分選床的縱向和橫向角度。

東鼎煤炭干選機工作原理
入選物料由給料機送到分選床的給料口，在床面上形成具有一定厚度的床層。下層的物料直接與振動的床面接觸，床面振動產生的慣性力使下層物料由排料擋板向背板運動，由于背板的阻擋，引導物料向上運動。而上層物料受背板的推力和重力作用，沿表層向排料邊下滑，在整個物料層上下形成正反方向速度梯度。上層密度小的煤 先通過排料擋板排出，其余物料繼續做下一周期循環運動。 由于振動力和連續進入分選床的物料壓力，使不斷翻轉的物料形成近似螺旋運動，并向矸石端移動。因床面寬度逐漸減縮，上層密度相對較低的煤不斷排出，直到之后排出密度大的矸石和黃鐵礦。

煤炭干選機設備性能優勢
1)復合式干選減少了選煤樓及其煤場中塊人工手選環節,減輕了工人的勞動強度；
2)有利于提高了勞動生產率,每個班可減少揀矸工人20人以上；
3)減少矸石排放,有利于保護環境,合理利用煤炭資源。據統計每天可減少矸石排放150t以上,年可減少煤矸石排放5萬t。選后煤矸石經測定發熱量12.5kJ/kg,因此經破碎與原煤進行配煤專供公司劣質煤電廠,年可創造經濟效益年可創收500萬元(每噸按100元計算)。

煤炭干選機技術參數

型號	功率	入選粒度	分選面積(m2)	處理能力(t/h)	外在水分(%)	外型尺寸(長×寬×高)
DDFGX-3	92.25	0--80	3	30	＜9	9.8×8.6×8.8
DDFGX-6	146.2	0--80	6	60	＜9	12×11.2×10.2
DDFGX-9	277.5	0--80	9	90	＜9	13.6×12.6×10.4
DDFGX-12	330.05	0--80	12	120	＜9	16×13.7×10.7
DDFGX-18	558.5	0--80	18	180	＜9	19.8×15.4×10.9
DDFGX-24	657.5	0--80	24	240	＜9	20.1×15.6×12.6
DDFGX-36	1105.5	0--80	36	360	＜9	25.4×21×12.8
DDFGX-48	1325.5	0--80	48	480	＜9	26.6×27.2×20.7
